| 材料: | 炭素鋼または要望に応じて | 鋼鉄等級: | E155 E195 E235 E275 E355 |
|---|---|---|---|
| ディメンション: | OD6-350mm *WT1-35mm *max12000mm | 標準: | EN 10305-2 |
| アプリケーション: | 自動衝撃吸収材内部シリンダー、望遠鏡シリンダー | 独特: | 滑らかな ID の許容および荒さの高精度 |
| 製造方法: | 心棒に引かれる | 形状: | 円形 |
| ハイライト: | 心棒の鋼鉄管に引かれる,DOM の金属の管 |
||

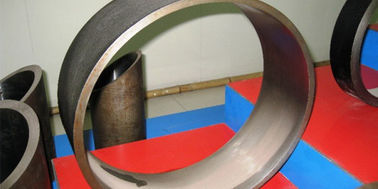

EN10305-2 モーターサイクルのショック吸収器用DOMパイプ
EN10305-2 溶接された精密冷引鋼管
応用:自動車産業用/機械用/オイルシリンダーチューブ用/オートバイ用緩衝器用
自動ショック吸収器内筒/望遠鏡式筒
サイズ範囲:O.D.:6-350mm W.T.:1-35mm L:最大12000mm
特徴:高精度で滑らかなID容量と荒さ
鋼材の種類と化学組成
| 鉄鋼類 | C について | そうだ | ミニ | P | S | |
| 鉄鋼の名称 | 鋼の番号 | マックス | マックス | マックス | マックス | マックス |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| 室温での機械特性 | |||||||||||||
| 鉄鋼類 | 配送条件の最小値 | ||||||||||||
| 鋼の名前 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | MPA について | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270〜410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300から440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340〜480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410〜550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490〜630 | 355 | 22 |
aRm: 張力強度; ReH: 上部出力強度; A: 骨折後の伸縮
b 1Mpa=1N/mm2
c 完成加工の冷たい作業の程度に応じて,出力強度は,引き出力強度とほぼ同等である.
計算のために,次の関係が推奨されます.
配送条件 +C: ReH ≥0.8 Rm
配送条件 +LC: ReH ≥0.7 Rm
d 計算のために,次の比率が推奨されます:ReH≥0.5Rm
e 外径 ≤30mm,壁厚さ ≤3mm の管の場合は,ReHの最小値は,この表で示した値より10Mpa低い.
注: お客様の要求に応じて,特殊鋼のグレードも用意されています.
